제품소개
FRP SCRUBBER 이란
SCRUBBER 는 액막 또는 액적을 형성하여 함진 가스와 접촉에 의해 오염된 가스를 정화하는 장치로 분진 및 악취 유해가스 등의
동시 처리가 가능합니다. 세정액으로 주로 물을 사용하지만 오염 물질의 용해성에 따라 용매가 사용되기도 합니다.
Scrubber 부식성 유체를 지니고 있어 플라스틱 재질로 선정 하는게 좋습니다. 주로 Steel, F.R.P, PVC로 제작되어 집니다.
제작 방법에 따라 PVC+FRP Lining 또는 Steel+FRP Lining으로 제작이 가능하며 부식방지를 줄일 수 있습니다.

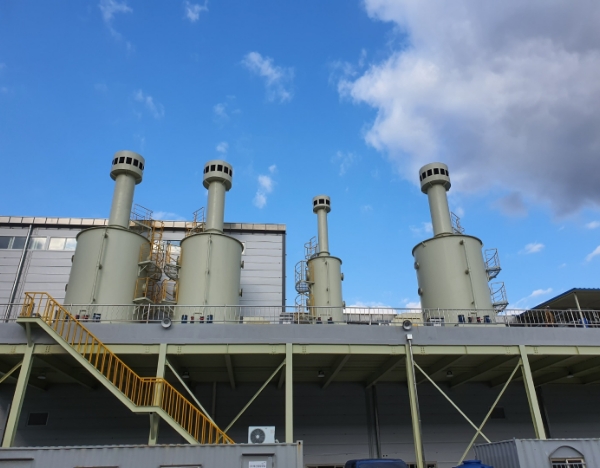

SCRUBBER 용도
-
01 화학플랜트의 유해가스 배출시설
-
02 철강공업의 분진 및 유해가스 배출시설
-
03 용해성 악취가 발생되는 공정
-
04 펄프, 종이 제조업의 유해가스 배출시설
-
05 공장 각 Line의 배기가스 배출시설
-
06 반도체 산업의 각종 유해가스 배출시설

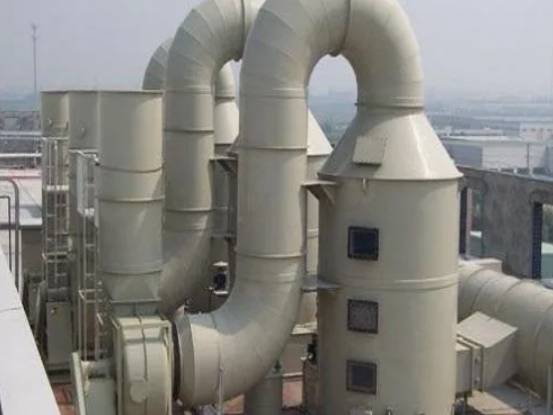

SCRUBBER 특징
-
01 발전 및 화학설비의 유해가스 배출시설
-
02 발전 및 화학설비의 유해가스 배출시설
-
03 용해성 악취가 발생되는 공정
-
04 펄프, 종이 제조업의 유해가스 배출시설
-
05 공장 각 Line의 배기가스 배출시설
-
06 도금공장, 소각시설 등 유해가스 배출시설
-
07 반도체 산업의 각종 유해가스 배출시설

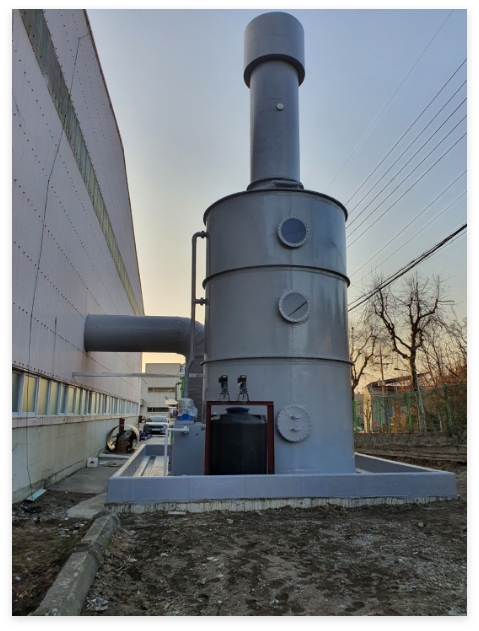

VERTICAL SCRUBBER
일명 대향류 충전탑이라 하여 유체의 흐름은 아래에서 위로 흐르고 흡수액은 상부에서 하부로 흘러 Gas를 제거시킵니다.
VERTICAL SCRUBBER 특징
-
01 가스와 흡수액이 대향류이므로 수평보다 압력손실이 약간 큽니다.
-
02 충진층에서 먼지농도가 클 경우에는 퇴적 우려가 있습니다.
-
03 충진층에서 일정한 액가스비로 흡수, 반응 제거가 됩니다.
-
04 수평보다 설치면적이 작습니다.
규격표
| 처리풍량 (m3 / min) |
송풍기 | 순환 | 순환액량 (I / min) |
약액탱크 (m3) |
직경D (mm) |
높이H (mm) |
||
|---|---|---|---|---|---|---|---|---|
| 정압 (mmAg) | 출력 (HP) | 양정 (m) | 출력 (HP) | |||||
| 20 | 200 | 2 | 200 | 0.5 | 40 | 0.2 | 500 | 4850 |
| 30 | 200 | 3 | 200 | 0.5 | 60 | 0.3 | 650 | 5000 |
| 60 | 200 | 7.5 | 200 | 1.5 | 120 | 0.6 | 900 | 5150 |
| 90 | 200 | 10 | 200 | 2 | 180 | 0.9 | 1100 | 5300 |
| 130 | 200 | 15 | 200 | 3 | 260 | 1.3 | 1350 | 5350 |
| 210 | 200 | 20 | 200 | 5 | 400 | 2 | 1650 | 5550 |
| 370 | 200 | 40 | 200 | 7.5 | 780 | 3.6 | 2200 | 5900 |
| 580 | 200 | 60 | 200 | 15 | 1160 | 5.8 | 2800 | 6200 |
| 840 | 200 | 75 | 200 | 15 | 1680 | 8.4 | 3400 | 6500 |

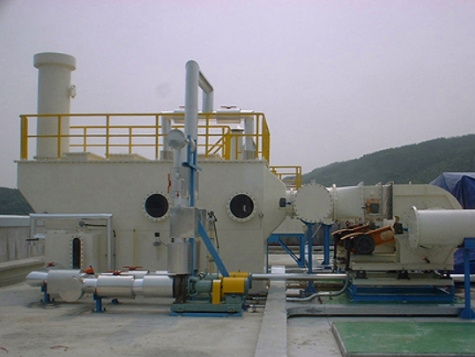

HORIZONTAL SCRUBBER
일명 교차류 충전탑이라 하여 유체의 흐름은 수평으로 흐르고
흡수액은 상부에서 하부로 흘러 Gas를 제거시킵니다.
HORIZONTAL SCRUBBER 특징
-
01 가스와 흡수액이 직각방향 또는 향류이므로 수직식 보다 압력손실이 약간 작습니다.
-
02 먼지 등이 잘 씻겨 제거됩니다.
-
03 상부에서 가스와 흡수액 반응이 일정하게 새롭게 진행됩니다.
-
04 하부에서 흡수액 배출이 잘 안되므로 반응이 잘 일어나지 않습니다.
-
05 충진층 상하부위의 액가스비가 다르므로 반응제거효율에 차이가 있습니다.
-
06 충전탑 높이가 낮아 실내에서도 설치가 가능합니다.
-
07 수직식 보다 설치면적이 큽니다.
규격표
| 처리풍량 (m3 / min) |
송풍기 | 순환Pump | 순환액량 (I / min) |
약액탱크 (m3) |
SIZE (WxLxH) |
||
|---|---|---|---|---|---|---|---|
| 정압 (mmAg) |
출력 (HP) |
양정 (m) |
출력 (HP) |
||||
| 100 | 200 | 10 | 15 | 1.5 | 200 | 1 | 960x1810x3210 |
| 200 | 200 | 20 | 15 | 3 | 400 | 2 | 1360x2210x3610 |
| 300 | 200 | 30 | 15 | 4 | 600 | 3 | 1660x2510x3910 |
| 360 | 200 | 40 | 15 | 5 | 720 | 3.6 | 1820x2670x4070 |
| 400 | 200 | 40 | 15 | 7.5 | 800 | 4 | 1920x2770x4170 |
| 460 | 200 | 50 | 15 | 7.5 | 920 | 4.6 | 2060x3010x4310 |
| 500 | 200 | 50 | 15 | 7.5 | 1000 | 5 | 2150x3100x4400 |
| 600 | 200 | 60 | 15 | 10 | 1200 | 6 | 2350x3300x4600 |
| 1000 | 200 | 75 | 15 | 15 | 2000 | 10 | 3010x3960x5260 |
